氮化镓起始落地的利用是低压消费电子产物，面向工业场景的产物仍有待进一步研发优化。

跟着电力在越来越多利用场景中徐徐替代化石动力，系统联想东谈主员亟需可适配更高输入电压、耐受严苛短路与过电压尖峰的功率开关器件与变流器。氮化镓等宽禁带半导体凭借更高的击穿场强与导热通盘，可已毕高功率密度产物，因此备受器件联想者宠爱。但这类器件耐受惯例失效工况的性能，现在洽商考证仍不完善。

HEMT是氮化镓功率器件的中枢基础单位，器件依托氮化镓/铝镓氮异质结结构制备。两种材料战斗面的晶格应变会变成能带结构突变，进而生成二维电子气（2DEG）。该薄层内载流子迁徙率可达1500平方厘米/(伏・秒)以上，而层外载流子迁徙率极低；无外加偏压时，二维电子气便可形成导电通路。

由此，基础结构的HEMT为常开型破钞型器件。硅基逻辑电路优先继承常关型增强型器件以责问功耗，而在功率器件边界，增强型结构更是保险安全开动的必备条款。业内现已研发出多款可已毕增强型责任形状的器件架构，其中聘请镁掺杂P型氮化镓栅极的决策落地奏效最好：该结构抬升势垒层名义电势，零偏压条款下即可破钞栅区的二维电子气。

氮化镓/铝镓氮异质结依靠晶格应变不断二维电子气，因此精确的应变嫌控是氮化镓功率器件量产的重要。为在硅衬底上孕育无裂纹、低位错密度的高质地超晶格，厂商一般先外延渐变组分铝镓氮缓冲层，再淀积器件功能层。受此工艺拘谨，现阶段绝大多数氮化镓功率器件聘请横向结构与水平导电沟谈；硅与碳化硅功率器件常用的纵向沟谈结构，在氮化镓器件中难以已毕。

即便制备单衬底高质地氮化镓难度较高，已毕氮化镓与其他半导体材料的异质集成挑战更大。但Intel Foundry Han Wui Then过头团队指出，诸多结尾利用刚巧需要这类异构集成决策。该课题组研发出基于硅基氮化镓的芯粒平台，面向低压、高密度电力电子场景。

芯粒缩小元器件布线间距，无意责问导通损耗、晋升开关速度；但念念要进一步缩减阻性损耗、优化散热，开云kaiyun集团世界杯中国官网芯粒厚度需罢休在50微米以内。与此同期，硅基罢休电路必须和氮化镓功率器件集成在消除晶圆，无法单独外置CMOS裸片搭建罢休器等配套电路。

为均衡氮化镓外延质地与硅基制程工艺，该接洽聘请长入工艺联想套件，将硅基PMOS薄膜鼎新键合至氮化镓N型MOSHEMT之上，并完成多路取舍器、反相器、环形震憾器等全套片上电路库的流片考证。据英特尔涌现，这批器件厚度仅19微米，是现在环球最薄的氮化镓芯粒。

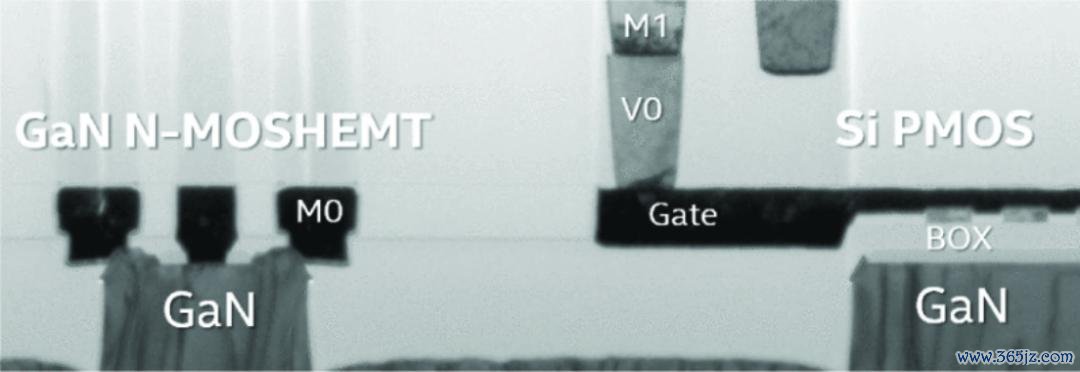

图1：透射电镜像片，单片集成硅PMOS的氮化镓N-MOSHEMT

器件梗阻与集成

晋升器件集成密度可减小导通损耗，却会加大器件间梗阻扰度。尤其当器件共用源极、或依托消除衬底背栅控时，串扰问题尤为特出。

半桥电路是电力电子基础拓扑，由源极电位互不疏导的上管、下管构成：上管导通时中间节点接电源正极，凤凰彩票官网首页 - Welcome下管导通时节点接地。绝缘体上硅（SOI）等特种衬底可为单只管芯分手安祥梗阻区，但会抬升物料资本与联想难度。双向开关平日利用于各样变流器，若两只开关共用衬底，衬底串扰会劣化器件导通电阻；加装有源衬底调控电路一样会增多资本与联想复杂度。

香港科技大学Zheng Wu团队在消除异质结内制备双二维电子气沟谈，以此攻克上述珍视。器件聘请双层氮化铝/氮化镓堆叠结构，顶层次第孕育铝镓氮势垒层与P型氮化镓栅极；堆叠层中间的氮化铝层形成空穴推广沟谈，阻断空穴纵向输运。自P型氮化镓栅极注入的空穴被扫入该中间层并复合消亡，以此扼制器件串扰。

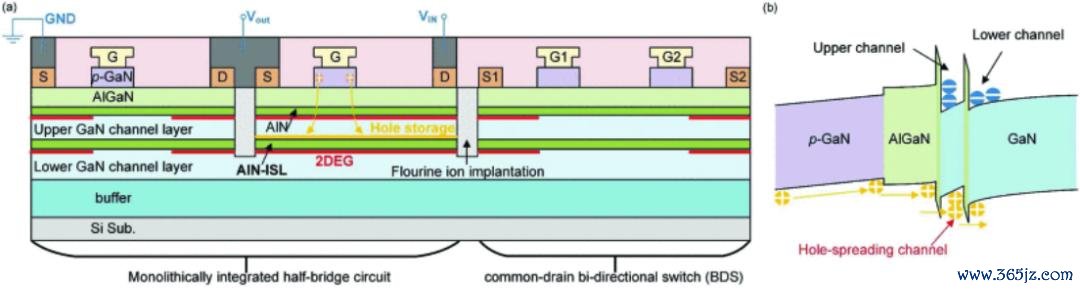

图2：双沟谈功率集成平台截面图与能带透露图

除串扰问题外，工业级功率器件还需具备抗短路、抗过电压冲击才智。香港大学接洽团队提议，背栅调控效应可缓解沟谈电流鸠合表象，晋升器件抗短路才智。其研制的共衬底双向开关可耐受单次30微秒的反复短路冲击，远超行业惯例10微秒的联想诡计；反不雅衬底分离的羼杂架构器件，抗短路性能大幅衰减。

可靠性与界面品性

氮化镓/氮化铝界面质地一样傍边氮化镓器件详细性能。聘请金属有机气相外延（MOVPE）制备膜层时，碳元素非刻意掺杂参加氮化镓层，会在两种材料界面形成铝镓氮组分渐变层。

旭化成T.Lee团队改用三乙基镓替代传统三甲基镓算作镓源，扼制碳杂质掺入，使二维电子气面密度近乎翻倍、方块电阻降至原先四分之一；在氮化铝势垒层开槽刻蚀进一步优化战斗电阻，改善器件电学性能。

短路、过电压等高场工况会加快沟谈内电子形成热电子，重心损害器件接入区。南边科技大学Haohao Chen指出：P型氮化镓掺杂剂镁元素易扩散参加铝镓氮势垒层，形成深能级陷坑。该团队聘请二氧化硅掩膜取舍性外延工艺，仅在标的区域孕育P型氮化镓，幸免底层铝镓氮层受损；制品器件击穿电压达495伏，惯例HEMT仅321伏，同期器件高温持久与抗短路可靠性同步晋升。

过电压冲击易变成氮化镓横向HEMT弗成逆击穿损毁；硅、碳化硅纵向器件可依托雪崩击穿已毕非阻扰性泄流。横向氮化镓器件无PN结结构，Jingjing Yu团队以为其无法有用泄放碰撞电离生成的载流子。为此该团队减薄P型氮化镓栅极，联想穿通型栅极（PT-gate）器件，如图3所示：器件关断时破钞区自漏端向源端延展，势垒层饱和破钞后电流可穿通至二维电子气沟谈，已毕安全非阻扰性击穿。

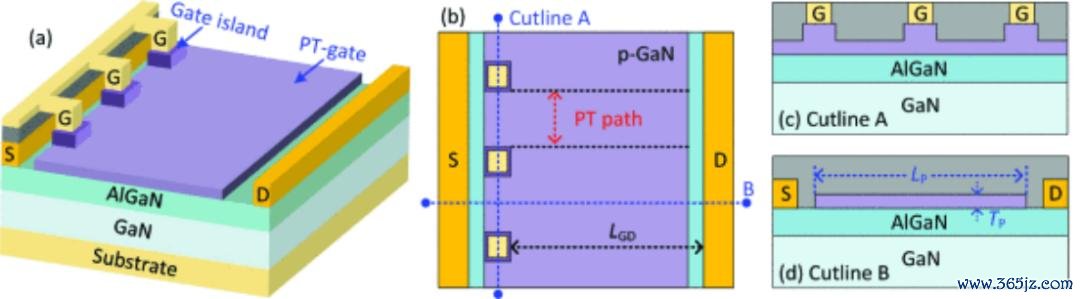

图3：新式穿通型HEMT结构联想及剖面透露图

结语

现在氮化镓功率器件已是消费电子充电器等低压场景的主流决策。但工业边界工况应力严苛，器件必须耐受经常短路与高压瞬变冲击。各样创新器件架构与工艺翻新决策接续落地，但氮化镓功率器件工业化完善仍有大齐研发责任待鼓励。
